Casi todos los proyectos de nave industrial empiezan con la misma frase: "tengo 40 lámparas de aditivos metálicos de 400 W, quiero 40 LED equivalentes". Es la manera más rápida de gastarse bien el presupuesto y quedar mal iluminado.
El problema no es el LED. Es que una campana de descarga y una campana LED no reparten la luz de la misma forma, aunque la etiqueta declare lúmenes parecidos. Un reemplazo 1:1 sin revisar la fotometría suele dejar la nave con un halo brillante debajo de cada luminaria y sombras entre ellas, justo encima de los pasillos donde se trabaja.
Esta guía sigue el orden con el que realmente se especifica una nave: primero el nivel de lux que exige la norma, después la altura de montaje, después el ángulo de haz, y solo al final los watts.
1. Primero el lux, no el watt: qué nivel de luz exige tu nave
En México esto no es una preferencia de confort. La NOM-025-STPS-2008 fija niveles mínimos de iluminación en los centros de trabajo según la tarea visual, y es materia de inspección. El dato que se audita no son los lúmenes de la luminaria: son los lux medidos sobre el plano de trabajo.
La diferencia es la que hace fracasar la mayoría de los reemplazos. Los lúmenes son la luz que sale de la luminaria; los lux son la luz que llega a la superficie. Entre uno y otro está la altura, el ángulo, el color de los muros y la suciedad acumulada. Si esa distinción todavía te baila, la desglosamos en la guía de lúmenes, watts y lux.
| Tarea visual del puesto | Ejemplos en una nave o CEDIS | Nivel mínimo (luxes) |
|---|---|---|
| Tránsito y vigilancia en exteriores | Patios de maniobra, estacionamientos descubiertos | 20 |
| Tránsito y áreas generales en interiores | Almacenes de baja actividad, pasillos, escaleras | 50 |
| Circulación y permanencia general | Pasillos de almacén, cuartos de máquinas, áreas de descanso | 100 |
| Inspección visual simple, recuento de piezas | Recepción, almacenaje, andenes, áreas de compresores | 200 |
| Distinción moderada de detalles, ensamble simple | Talleres, empaque, líneas de ensamble | 300 |
| Distinción clara de detalles, inspección moderada | Talleres de precisión, laboratorios, áreas de dibujo | 500 |
| Distinción fina de detalles, alta precisión | Pintura y acabados, control de calidad, ensamble delicado | 750 |
Dos advertencias sobre esta tabla. La primera: son mínimos legales, no objetivos de diseño. Un proyecto serio se calcula con margen, porque la instalación pierde luz con el tiempo (polvo en el difusor, depreciación del LED, muros que se ensucian). La segunda: en una misma nave conviven varias filas de la tabla; el pasillo no necesita lo mismo que la mesa de inspección. La tabla completa, con todas las categorías y cómo se mide con luxómetro, está en nuestra guía de niveles de iluminación de la NOM-025-STPS.
La regla que ahorra dinero: no se ilumina una nave, se iluminan las tareas que ocurren dentro de ella. Diseñar toda la superficie al nivel del puesto más exigente es la forma más cara de cumplir la norma.
2. La altura de montaje manda: highbay, lowbay y UFO
Una vez que sabes cuántos lux necesitas, la siguiente decisión no es la potencia: es la altura a la que va a colgar la luminaria. La iluminancia cae con el cuadrado de la distancia, así que duplicar la altura de montaje no reduce la luz a la mitad: la reduce aproximadamente a la cuarta parte. De ahí salen las tres familias que verás en cualquier catálogo:
- Highbay (alto montaje): pensadas para colgarse por encima de los 6–8 m. Naves de manufactura, CEDIS con racks altos, hangares. Necesitan mucho flujo y un haz relativamente cerrado.
- Lowbay (bajo montaje): por debajo de los 6 m. Talleres, áreas de empaque, entrepisos. Aquí el reto no es la potencia sino la uniformidad y el deslumbramiento: la luminaria queda cerca de los ojos.
- UFO: el formato circular compacto que hoy domina el alto montaje. Concentra mucho flujo en poco volumen, disipa bien y se instala en un gancho. Es la opción por defecto en nave abierta.

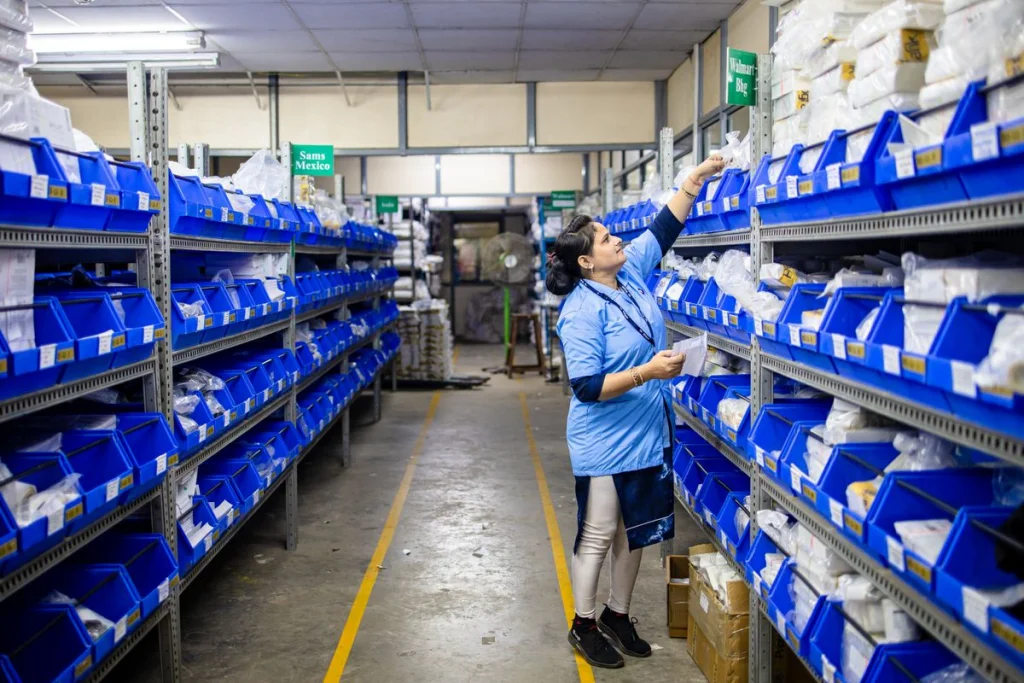

En pasillos con racks, la luz útil no es la que cae al piso: es la que llega a la cara vertical del anaquel.
Cuándo UFO y cuándo lineal
La forma de la luminaria debería seguir a la forma del espacio, no al revés. Una campana UFO rinde muy bien en planta abierta, donde la luz puede repartirse en todas direcciones. Pero en un almacén de pasillos estrechos entre racks de 8 o 10 metros, una campana redonda desperdicia buena parte de su flujo iluminando la parte superior de los anaqueles.
En ese caso gana una luminaria lineal montada en el eje del pasillo, que reparte la luz a lo largo y aporta iluminancia vertical sobre la estantería, que es donde el operador tiene que leer una etiqueta. Para talleres, líneas de producción y áreas de baja altura, la familia de tubos y luminarias lineales suele resolver mejor que forzar un highbay. Y si la nave tiene oficinas o control de calidad anexos, esos espacios piden panel LED, no campanas.
3. El ángulo de haz: la variable que casi nadie especifica
Aquí está el error técnico más frecuente y más caro. Dos campanas UFO de 150 W con los mismos 20 000 lúmenes pueden dar resultados completamente distintos en tu piso, y la diferencia está en una línea de la ficha técnica que casi nadie lee: el ángulo de haz.
Una luminaria no ilumina un área, proyecta un cono. Cuanto más alto la cuelgues, más se abre ese cono al llegar al suelo y más se diluye la luz. Por eso, a mayor altura, haz más cerrado.
| Ángulo de haz | Altura de montaje típica | Dónde encaja |
|---|---|---|
| 60° (cerrado) | Más de 10 m | Naves de gran altura, pasillos entre racks, hangares |
| 90° (medio) | 7–10 m | Manufactura general, CEDIS, la opción más versátil |
| 120° (abierto) | Menos de 7 m | Talleres, empaque, entrepisos, techos bajos |
Son rangos de buena práctica de ingeniería, no valores normativos: la selección final depende de la separación entre luminarias y de la reflectancia de muros y techo. Pero el criterio se sostiene siempre: si subes la luminaria y no cierras el haz, pierdes uniformidad.
Los pasillos con racks son un caso aparte
En un CEDIS, la luz que importa no es la que cae al piso sino la que llega a la cara vertical del anaquel, donde está la etiqueta que el operador tiene que leer. Los racks altos actúan como muros: bloquean la luz que viene de los lados y convierten cada pasillo en un cañón oscuro.
La solución rara vez es más potencia. Es alinear las luminarias con el eje del pasillo, usar haz cerrado o distribución asimétrica, y aceptar que el plano de cálculo no es el suelo. Un proyecto que ignora esto termina con 800 lux en el piso libre y 150 en el pasillo: cumpliendo el promedio y fallando donde se trabaja.
4. Cómo estimar la potencia y el número de luminarias
Con lo anterior ya se puede hacer una estimación de gabinete. La fórmula del método de los lúmenes es:
Lúmenes totales = (Lux objetivo × Área en m²) ÷ (CU × FM)
donde CU es el coeficiente de utilización (qué fracción de la luz llega realmente al plano de trabajo) y FM el factor de mantenimiento (cuánta luz conservarás dentro de unos años).
Un ejemplo con números redondos. Nave de manufactura de 1 000 m², objetivo 300 lux, 9 metros de altura, muros claros. Con un CU de 0,60 y un FM de 0,80, valores razonables para una nave limpia y bien mantenida:
- Lúmenes necesarios: (300 × 1 000) ÷ (0,60 × 0,80) = 625 000 lm
- Con campanas UFO de 150 W y ~20 000 lm cada una: ≈ 31 luminarias
- Potencia instalada resultante: ≈ 4 650 W para toda la nave
Ese número te sirve para dimensionar un presupuesto y para detectar propuestas absurdas. Lo que no te dice es dónde va cada luminaria. Y ahí está el matiz honesto: el CU no es un número que se elija a ojo, depende de la geometría de la nave, de la reflectancia real de tus muros y de la fotometría concreta del modelo. La misma cantidad de luminarias, mal distribuida, incumple la norma.
Si quieres profundizar en el método de cálculo, lo desarrollamos paso a paso en cuántos lúmenes necesitas por metro cuadrado; y si vienes de comparar contra tus lámparas actuales, la tabla de equivalencia de watts a lúmenes te evita el error clásico de comparar potencias entre tecnologías distintas.
¿Necesitas el número exacto para tu nave, y no una estimación? Hacemos el levantamiento en sitio y la simulación en DIALux Evo: entregamos el plano con la ubicación de cada luminaria, los lux punto por punto y la comprobación de cumplimiento de la NOM-025. Solicita el cálculo de tu nave.
5. Más allá de los lúmenes: lo que separa una luminaria de 3 años de una de 10
Dos campanas con la misma etiqueta de lúmenes pueden tener vidas útiles radicalmente distintas. Lo que marca la diferencia en un ambiente industrial es lo siguiente:
- Disipación térmica. El enemigo del LED es el calor, y en una nave el aire caliente se acumula justo arriba, donde cuelga la luminaria. Un disipador pobre no falla el primer día: te quita horas de vida y lúmenes cada año.
- Driver. Es el componente que más falla, no el LED. Una campana con driver accesible se repara; una sellada se tira.
- Grado IP e IK. Con polvo, aserrín, harina o lavado a presión, el grado de protección IP deja de ser un detalle: IP65 cubre la mayoría de interiores industriales y en zonas de lavado conviene subir. El IK es otra cosa: mide resistencia al impacto.
- L70 y respaldo de ensayos. La vida útil declarada debería venir de ensayos LM-80 con proyección TM-21. "50 000 horas" sin respaldo no significa nada.
- IRC y temperatura de color. En control de calidad e inspección, un IRC bajo distorsiona los colores y hace fallar la revisión visual. En nave lo habitual es 5000 K; el criterio completo, en la guía de temperatura de color.
- Deslumbramiento (UGR). Crítico en montaje bajo y donde el operador levanta la vista: una luminaria potente y desnuda a 5 metros es una fuente de quejas.
6. Cuánto se ahorra al cambiar a LED (con honestidad)
La conversión de una nave con vapor de sodio o aditivos metálicos a LED es de los proyectos con retorno más claro que existen en una planta. Como referencia de industria, los ahorros de energía suelen ubicarse en el rango del 40 % al 70 %, con periodos de recuperación habituales de 12 a 24 meses. Un caso típico es sustituir una campana de descarga de 400 W por una LED de unos 180 W manteniendo o mejorando el nivel de lux.
Dicho esto, cualquiera que te dé un porcentaje de ahorro sin preguntarte cuántas horas al día opera la instalación y en qué tarifa CFE estás te está vendiendo humo: una nave de un turno y una de tres turnos tienen retornos muy distintos con el mismo equipo. A eso se suma el ahorro invisible pero real del mantenimiento: dejar de rentar plataforma y parar la línea para reemplazar lámparas fundidas.
7. Cuándo una campana normal no sirve
Si en tu nave se manejan disolventes, gases inflamables, polvos combustibles (harina, azúcar, madera) o hay áreas de trasiego de combustible, estás ante un área clasificada y la selección cambia por completo: se requieren luminarias con certificación específica.
Un error que vemos con frecuencia: creer que un grado IP alto equivale a protección contra explosión. No lo es. El IP describe la entrada de polvo y agua; una atmósfera explosiva exige un principio de protección distinto. Lo explicamos a fondo en la guía de iluminación a prueba de explosión y áreas clasificadas, y el equipo específico está en luminarias para áreas clasificadas.
8. El enfoque DILAE: del levantamiento al dictamen
No somos un distribuidor que vende cajas: trabajamos como socio de ingeniería. En un proyecto de nave eso significa cuatro cosas concretas: levantamiento y medición en sitio con luxómetro para saber de dónde partes; simulación en DIALux Evo con la geometría real de tu nave y la fotometría del equipo propuesto; selección agnóstica de marca, eligiendo por desempeño; y verificación posterior a la instalación, con la medición que acredita el cumplimiento de la NOM-025-STPS.
Ese último punto es el que más pesa para el responsable de planta: el proyecto no termina cuando la luminaria enciende, sino cuando tienes el documento que demuestra que la instalación cumple. Puedes ver los proyectos industriales que hemos ejecutado, incluidos centros de distribución, en nuestra sección de proyectos, y el equipo de alto montaje en campanas UFO y highbay. Para los exteriores de la planta (patios de maniobra, andenes y estacionamientos) la familia adecuada es la de reflectores.
Preguntas frecuentes
¿Cuántos watts necesito para iluminar una nave industrial?
No se decide en watts. Se parte de los lux que exige la tarea según la NOM-025, se multiplica por la superficie y se divide entre el coeficiente de utilización y el factor de mantenimiento. Como orden de magnitud, una nave de manufactura de 1 000 m² a 300 lux ronda los 625 000 lúmenes totales, que con campanas de 150 W son unas 31 luminarias. El número exacto depende de la altura y la geometría.
¿A qué altura se instala una campana UFO?
Las campanas UFO están pensadas para alto montaje, típicamente por encima de los 6–8 metros, y hasta 12–15 m con ópticas cerradas. Por debajo de 6 metros suele ser preferible una lowbay o una luminaria lineal, porque a esa distancia una campana potente genera deslumbramiento y mala uniformidad.
¿Puedo sustituir mis lámparas actuales una por una por LED?
Se puede, pero rara vez es lo óptimo. La distribución fotométrica de una campana LED no es igual a la de una de descarga, así que respetar las posiciones antiguas suele dar zonas sobreiluminadas y pasillos oscuros. Un recálculo permite además reducir el número de puntos y bajar la potencia instalada.
¿Qué ángulo de haz elijo para mi nave?
Depende de la altura: por encima de 10 metros, haz cerrado (≈60°); entre 7 y 10 metros, medio (≈90°); por debajo de 7 metros, abierto (≈120°). En pasillos entre racks conviene además alinear las luminarias con el eje del pasillo para ganar iluminancia vertical sobre la estantería.
¿Cada cuánto hay que verificar los niveles de iluminación?
La NOM-025-STPS obliga a mantener un reconocimiento y evaluación de los niveles de iluminación en las áreas de trabajo, y a repetirlo cuando cambian las condiciones: modificación del layout, cambio de luminarias, nuevas áreas o alteración de la tarea visual. Después de cualquier reconversión a LED debe hacerse una medición nueva.
En resumen
Iluminar bien una nave no es comprar la campana con más watts: es definir el nivel de lux por tarea, ajustar el equipo a la altura de montaje, cerrar o abrir el haz según esa altura y verificar el resultado con una medición. Hecho en ese orden, el proyecto casi siempre sale con menos luminarias, menos potencia instalada y mejor uniformidad que el reemplazo 1:1.
