El patio se quedó con manchas de luz. Hay tres zonas deslumbrantes justo debajo de los reflectores y, entre ellas, franjas oscuras donde el operador no distingue un tope del piso. Se compraron reflectores de la potencia que recomendó el proveedor, se instalaron donde había poste disponible, y aun así el resultado es malo.
Es el problema más repetido en iluminación de exteriores industriales, y casi nunca se resuelve con más watts. Un reflector no ilumina un área: proyecta un cono. La potencia decide cuánto vas a pagar de luz; el ángulo de haz y la altura de montaje deciden si el patio queda bien iluminado o parece un escenario mal montado.
Esta guía es el criterio con el que se especifica un exterior de planta: patio de maniobras, andén de carga, estacionamiento, perímetro o fachada.
1. Primero el lux: qué nivel necesita cada exterior
Igual que en interiores, la pregunta correcta no es "¿de cuántos watts?" sino "¿cuántos lux necesito sobre el piso?". Y en los exteriores de un centro de trabajo la respuesta tampoco es libre: la NOM-025-STPS-2008 también aplica a las áreas exteriores donde hay personas trabajando o circulando.
| Exterior típico de una planta | Tarea visual equivalente | Nivel mínimo (luxes) |
|---|---|---|
| Estacionamiento descubierto, perímetro | Tránsito y vigilancia en exteriores | 20 |
| Patio de maniobras, estacionamiento cubierto | Tránsito y áreas generales | 50 |
| Andenes de carga, pasillos exteriores | Circulación y permanencia general | 100 |
| Zona de revisión de embarque, recepción | Inspección visual simple, recuento de piezas | 200 |
Fíjate en el salto: entre un perímetro de vigilancia y un andén donde se revisa mercancía hay una diferencia de cinco veces en el nivel exigido. Iluminar todo el exterior al mismo nivel es, según por dónde lo mires, incumplir la norma en unas zonas o tirar el dinero en otras. La tabla completa de la norma está en nuestra guía de niveles de iluminación de la NOM-025-STPS.
Un matiz importante: si dentro del predio hay vialidad interna con tránsito vehicular, ya no estás en el terreno del reflector sino en el del alumbrado vial, y la referencia pasa a ser la NOM-013-ENER-2013, que para vías secundarias de tipo industrial pide del orden de 4 lx promedio con una uniformidad de 6:1. Los criterios de diseño vial los desarrollamos en la guía de alumbrado público LED.
La regla: define primero el lux por zona, no la potencia por luminaria. La potencia es una consecuencia del cálculo, no un punto de partida.
2. El ángulo de haz: la decisión de verdad
Aquí es donde se gana o se pierde el proyecto. Dos reflectores de 200 W con los mismos lúmenes pueden dar resultados opuestos según su óptica, y esa información está en una línea de la ficha técnica que casi nunca se compara: el ángulo de apertura del haz.
La lógica es geométrica. Un haz cerrado concentra el flujo en poca superficie, así que alcanza mucha distancia pero cubre poco. Un haz abierto reparte el mismo flujo en mucha más superficie: cubre más, pero con menos lux en cada punto. Ni uno ni otro es mejor; son herramientas distintas.
| Ángulo de haz | Comportamiento | Dónde encaja |
|---|---|---|
| 15°–30° (spot) | Muy concentrado, largo alcance | Fachadas, torres, señalización, realce arquitectónico |
| 60° (medio) | Equilibrio alcance / cobertura | Perímetros, patios estrechos, montaje alto sobre poste |
| 90°–120° (flood) | Gran cobertura, corto alcance | Patios de maniobra, estacionamientos, andenes |
Son rangos de práctica de ingeniería, no valores normativos: el fabricante define la óptica y la nomenclatura varía. Pero el criterio se sostiene: a más altura y más distancia, haz más cerrado; a menos altura y más superficie, haz más abierto.
Spot o flood: fachada, patio y perímetro no se iluminan igual
Una fachada se ilumina desde abajo o desde un costado con haz cerrado, buscando que la luz recorra la superficie sin desbordarse hacia el cielo. Un patio de maniobras se ilumina desde arriba con haz abierto, buscando uniformidad sobre el piso. Y un perímetro es un caso intermedio, casi lineal, donde interesa una franja larga y estrecha: ahí funcionan las ópticas asimétricas, que empujan la luz hacia adelante en lugar de repartirla en círculo.
Usar el reflector equivocado no es un problema estético. Un flood de 120° apuntado a una fachada manda más de la mitad de su luz al cielo y a los predios vecinos; un spot de 20° en un patio deja un círculo brillante rodeado de oscuridad. En ambos casos la factura es la misma y el resultado es malo.

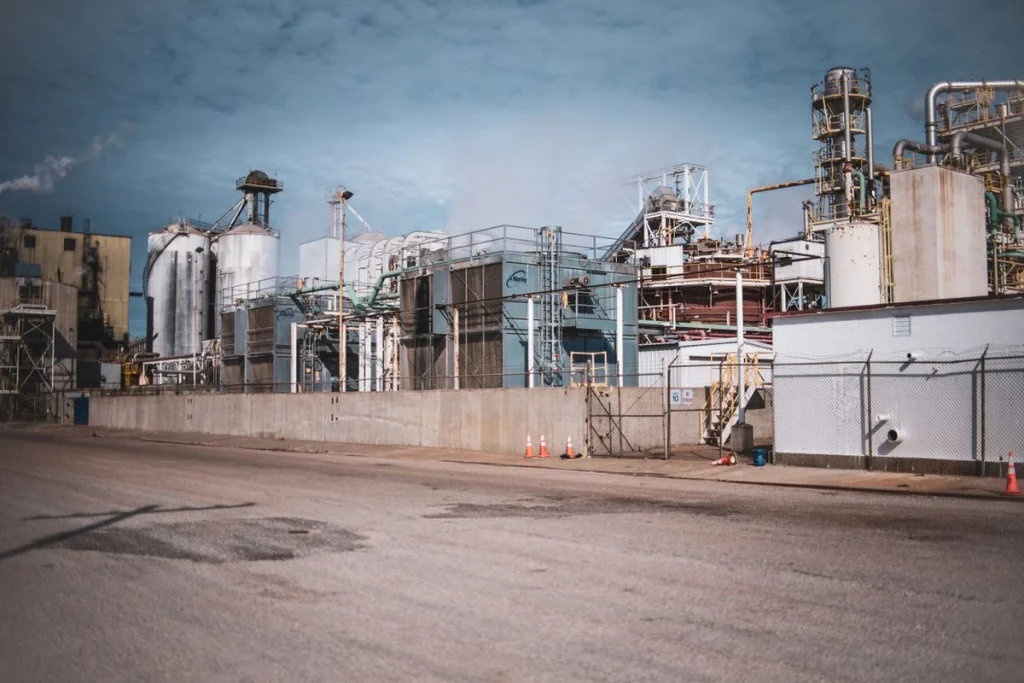

Patios, perímetros y andenes: el tipo de exterior donde el ángulo de haz y la altura de montaje deciden el resultado, no la potencia.
3. Altura de montaje y separación: dos bien puestos ganan a cuatro mal puestos
La altura es la otra mitad de la ecuación. Subir el reflector amplía la superficie cubierta y suaviza el contraste, pero reduce los lux, porque la iluminancia cae con el cuadrado de la distancia. Bajarlo concentra la luz y aumenta los lux, pero encoge la cobertura y multiplica el deslumbramiento.
De ahí sale la regla práctica que más dinero ahorra en exteriores: en un patio abierto, la separación entre puntos de luz debería ser del orden de tres a cuatro veces la altura de montaje. Si tienes postes de 8 metros, hablamos de puntos cada 24 a 32 metros. Poner el doble de reflectores a la mitad de esa distancia no mejora la uniformidad de forma proporcional: sube el consumo y multiplica el deslumbramiento.
Por eso, en un proyecto de exteriores bien planteado, la conversación empieza por dónde puedes montar (postes existentes, muros, estructura) y no por qué reflector comprar. Si hace falta estructura nueva, entran los postes y accesorios; y si la zona no tiene acometida eléctrica cerca (un perímetro alejado, un patio de fondo), antes de abrir zanja conviene evaluar luminarias solares, donde el costo de la canalización suele decidir el proyecto.
Antes de comprar, calcula. Hacemos el estudio fotométrico de exteriores con DIALux Evo: te entregamos cuántos reflectores necesitas, de qué potencia y ángulo, en qué poste y a qué altura, con los lux verificados punto por punto sobre tu plano. Solicita el cálculo de tu exterior.
4. Intemperie de verdad: IP, IK y sobretensiones
Un reflector de exterior vive a la intemperie, y ahí es donde se separan los equipos que duran de los que no. Tres especificaciones distintas que suelen confundirse:
- IP (polvo y agua). Para intemperie el mínimo razonable es IP65; en zonas de lluvia intensa, lavado a presión o polvo abundante conviene IP66. Lo explicamos a fondo en la guía de grados de protección IP.
- IK (impacto). Nada que ver con el agua: mide resistencia al golpe. Relevante en zonas de maniobra de montacargas, canchas o áreas expuestas a vandalismo. Un IK08–IK10 es lo esperable en exterior industrial.
- Protección contra sobretensiones. La causa de muerte más común de un reflector exterior en México no es el agua: son los transitorios de la red y las descargas atmosféricas. Un dispositivo de protección de 10 kV es el criterio habitual en instalaciones expuestas, y su ausencia no se nota hasta la primera tormenta.
- Disipación térmica. Un reflector sellado con mala disipación pierde lúmenes cada año y acorta la vida del driver. Los cuerpos con aletas y el driver accesible envejecen mucho mejor.
IP65 o IP66: cuándo importa de verdad la diferencia
IP65 protege contra chorros de agua; IP66 contra chorros potentes. En un estacionamiento normal, IP65 basta y de sobra. La diferencia se vuelve decisiva en tres escenarios: zonas que se lavan con hidrolavadora, patios con polvo fino en suspensión (cemento, granos, madera) y equipos montados donde el agua golpea de lado con viento fuerte.
Lo que nunca hace un grado IP alto es habilitar la luminaria para una atmósfera explosiva. Si en el patio hay trasiego de combustible, disolventes o polvos combustibles, el equipo tiene que ser específico para áreas clasificadas: el IP describe la entrada de polvo y agua, no el riesgo de ignición. Lo detallamos en la guía de iluminación a prueba de explosión.
5. Deslumbramiento y luz intrusa: el error que genera quejas
Un reflector mal apuntado es una fuente de problemas que no aparece en ninguna ficha técnica. Deslumbra a los operadores de montacargas y a los conductores que entran al predio, invade las ventanas de los vecinos y manda al cielo una parte del flujo que estás pagando.
Tres criterios de buena práctica evitan casi todos los casos: apuntar por debajo de los 65° respecto a la vertical siempre que sea posible, preferir ópticas asimétricas o con corte para dirigir la luz hacia abajo, y revisar el borde del predio para comprobar cuánta luz se sale. Conviene tener presente que varios municipios en México regulan la contaminación lumínica y la luz invasiva en sus reglamentos, y que los criterios varían de un municipio a otro: si el proyecto es sensible, hay que verificar el reglamento local antes de definir la altura y el apuntamiento.
En cuanto a temperatura de color, en exteriores industriales lo habitual es 4000 K o 5000 K: da buena percepción de contraste para vigilancia y cámaras. En zonas colindantes con vivienda suele preferirse 3000 K, que reduce la componente azul y molesta menos al vecindario. El criterio completo está en la guía de temperatura de color.
6. Reflector, wallpack o luminaria vial: no equivocarse de familia
Buena parte de los proyectos fallidos empiezan por elegir mal la familia de producto, no el modelo. Como referencia rápida: el reflector (o proyector) es direccional y orientable, y sirve para lanzar luz a una superficie concreta — patio, fachada, cancha. El wallpack se monta en muro y reparte luz hacia abajo y al frente, ideal para andenes, accesos y perímetros pegados a la nave. Y la luminaria vial tiene una fotometría diseñada para cubrir una calzada desde un brazo, que es lo que necesitas si hay circulación de vehículos.
Usar reflectores para iluminar una vialidad interna es el error clásico: se logra el promedio de lux, pero con una uniformidad pésima y deslumbramiento hacia el conductor. Para eso está la familia de alumbrado público. Para lo demás — patio, andén, fachada, perímetro — la familia correcta es la de reflectores. Y si lo que tienes que resolver es el interior de la nave, el criterio cambia por completo: ahí manda la campana de alto montaje, y lo explicamos en la guía de iluminación LED para naves industriales.
7. El enfoque DILAE: calcular antes de comprar
Trabajamos como socio de ingeniería, no como distribuidor de cajas. En un proyecto de exteriores eso significa levantar el sitio y medir lo que hay, modelar el predio en DIALux Evo con la fotometría real del equipo propuesto, y entregar un plano con la ubicación, la altura, el ángulo y el apuntamiento de cada reflector, con los lux verificados sobre el piso.
Casi siempre el resultado sorprende en la misma dirección: se necesitan menos luminarias de las que se pensaban, pero mejor elegidas y mejor colocadas. Puedes ver proyectos ejecutados en nuestra sección de proyectos, y el equipo disponible en la categoría de reflectores. Y si vienes comparando fichas de distintos proveedores, la tabla de equivalencia de watts a lúmenes te evita el error de comparar potencias entre tecnologías distintas.
Preguntas frecuentes
¿De cuántos watts necesito el reflector LED?
No se decide en watts. Se parte de los lux que exige la zona (20 lux en un perímetro, 100 en un andén según la NOM-025), se considera la superficie a cubrir y la altura de montaje disponible, y de ahí sale el flujo necesario y el número de puntos. Dos instalaciones con la misma superficie pueden requerir potencias muy distintas solo por la altura a la que se pueden montar los equipos.
¿Qué ángulo de haz elijo para un patio?
Para un patio de maniobras o un estacionamiento, haz abierto: 90° a 120°, que prioriza cobertura y uniformidad sobre alcance. Los haces cerrados de 15° a 30° se reservan para fachadas, torres y realce arquitectónico, donde interesa alcanzar lejos con poca dispersión.
¿IP65 o IP66 para intemperie?
IP65 es suficiente para la mayoría de los exteriores. IP66 se justifica en zonas de lavado con hidrolavadora, con polvo fino en suspensión o con lluvia batida por viento fuerte. Ningún grado IP, por alto que sea, sustituye a la certificación específica para atmósferas explosivas.
¿Cuántos reflectores necesito para mi estacionamiento?
Depende sobre todo de la altura de montaje disponible. Como regla práctica, la separación entre puntos de luz suele estar entre tres y cuatro veces la altura: con postes de 8 metros, puntos cada 24 a 32 metros. El número exacto y su distribución salen del cálculo fotométrico sobre el plano real del predio.
¿Puedo usar reflectores para la vialidad interna de la planta?
No es lo recomendable. Un reflector es direccional y está pensado para superficies, no para calzadas: aunque alcance el promedio de lux, deja una uniformidad pobre y deslumbra al conductor. Para circulación vehicular corresponde una luminaria vial montada en brazo, con la fotometría adecuada.
En resumen
Especificar bien un exterior industrial se reduce a cuatro decisiones en orden: el lux que exige cada zona, el ángulo de haz según la distancia, la altura y separación de los puntos de montaje, y la robustez real del equipo (IP, IK y protección contra sobretensiones). La potencia aparece al final, como resultado, no como punto de partida.
Si tienes que iluminar un patio, un estacionamiento, un andén o un perímetro, cuéntanos tu caso: hacemos el levantamiento y el cálculo fotométrico, y te entregamos el proyecto con la ubicación y el apuntamiento de cada equipo.
